Máy Cắt Plasma CNC Ống Tròn Đường Kính Lớn

Máy cắt plasma theo biên dạng ống tròn này là hệ thống CNC 5 trục được thiết kế để cắt ống tròn có đường kính từ 500mm đến 1050mm và chiều dài lên đến 12000mm. Với nguồn plasma công suất cao 12000W, mỏ cắt plasma biên dạng 3D và cảm biến chiều cao quang điện, máy thực hiện cắt thẳng và cắt vát, cắt lỗ, biên dạng mối nối T, đa nhánh và khuỷu (khớp tôm) trên thép carbon, thép không gỉ và các loại ống kim loại khác, cắt với độ dày thành ống từ 1-25mm.

Tại Sao Chọn Máy Cắt Plasma Biên Dạng Ống Tròn Này

• Mỏ cắt plasma biên dạng 3D - thực hiện cắt đầu ống, cắt lỗ, biên dạng mối nối T, đa nhánh và khuỷu (khớp tôm) với vát đứng và vát ngang.
• Mâm cặp ống đồng tâm 3 chấu - mâm cặp đồng tâm 3 chấu điều chỉnh bằng tay với chức năng lên/xuống tự động giữ chặt ống có đường kính từ 500mm đến 1050mm.
• Khả năng tải ống 6000Kg - giá đỡ và cấu trúc chịu tải nặng xử lý ống có đường kính lớn, thành dày cho việc chế tạo tại xưởng.
• Chuyển động chính xác - sai số chuyển động 0.2mm/1000mm với ổ đĩa servo AC độ chính xác cao và hộp số nhập khẩu cho các đường cắt biên dạng chính xác.

Thông số kỹ thuật

Các bộ phận phụ tùng chính

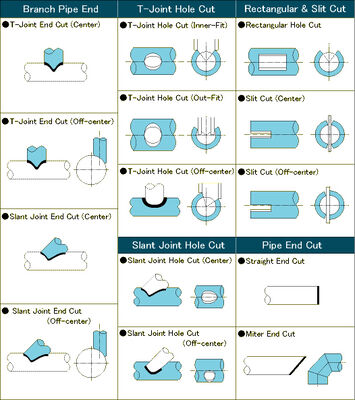

Khả năng cắt biên dạng ống

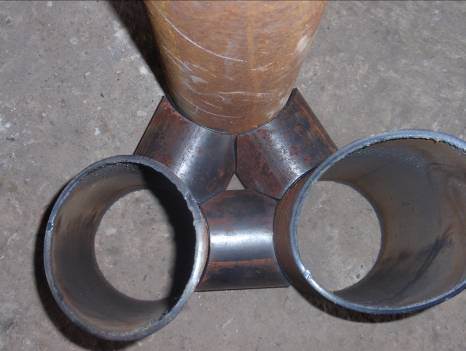

Cắt đầu ống (cắt đầu thẳng, cắt đầu vát góc), vát ba nhánh, cắt lỗ, cắt mối nối T (lắp trong, lắp ngoài, lệch tâm), cắt ống nhánh, cắt đầu mối nối T (tâm / lệch tâm), cắt đầu mối nối xiên (tâm / lệch tâm), cắt rãnh, cắt lỗ hình chữ nhật, cắt rãnh (tâm / lệch tâm), cắt chéo xiên, cắt lỗ mối nối xiên (tâm / lệch tâm), cắt đa nhánh, cắt biên dạng đa nhánh, cắt đầu đa nhánh và nhánh, cắt ống vòng giao nhau, cắt khuỷu (khớp tôm). Góc vát tối đa theo cả hai hướng đứng và ngang, với cài đặt vát góc cố định và điểm cố định và cài đặt cắt liên tục.

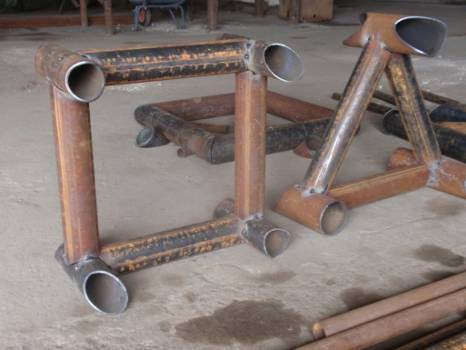

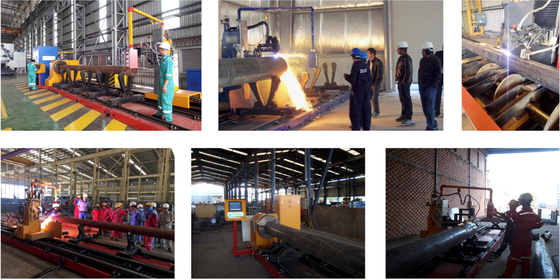

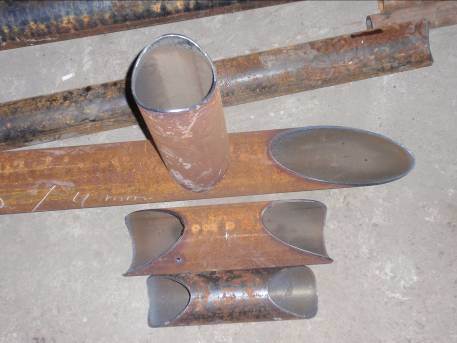

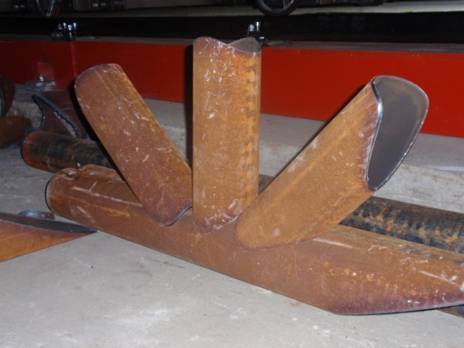

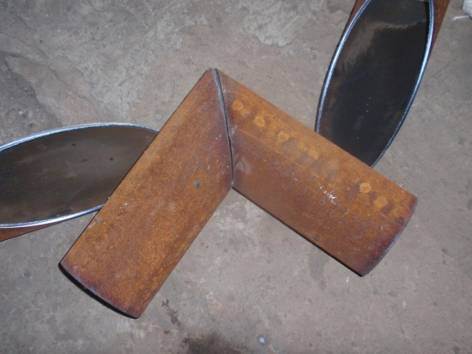

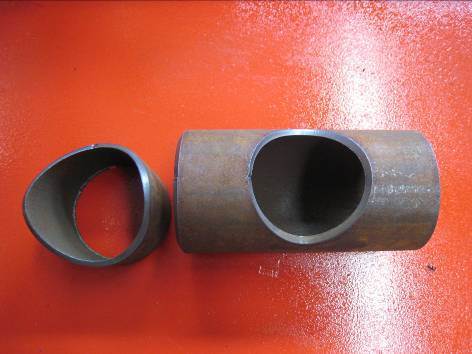

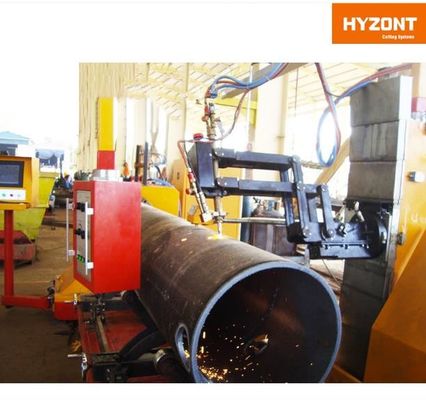

Hình ảnh sản phẩm

Điều khoản thương mại
