Thông tin chi tiết sản phẩm:
|
| Loại máy: | Máy cắt plasma và nhiên liệu oxy CNC | người mẫu: | HZSG5000 |
|---|---|---|---|
| Khu vực cắt hiệu quả: | 4200x12500mm | bộ điều khiển CNC: | Kết nối CẠNH |
| Nguồn điện plasma: | MAXPRO200 | Độ dày cắt plasma: | Thép nhẹ không có cặn 20mm; xuyên 25mm; thôi 45mm |
| Độ dày cắt nhiên liệu oxy: | 6-120mm | Tốc độ cắt plasma: | 50-5000 mm/phút |
| Tốc độ cắt nhiên liệu oxy: | 0-800 mm/phút | Tốc độ chạy không tải: | 0-12000 mm/phút |
| Chiều dài đường ray dọc: | 14500mm | Giá đỡ: | CP6, độ chính xác cấp 7 |
| Mô hình ổ đĩa: | Ổ đĩa hai mặt | Động cơ servo: | Panasonic A5 AC servo |
| Hộp số: | Hộp số SEW của Đức | kiểm soát chiều cao: | Điện áp hồ quang THC + bộ điều khiển điện dung |
| phần mềm làm tổ: | FastCAM Pro | PLC: | Đồng bằng |
| Thành phần điện: | SCHNEIDER | Nguồn đầu vào: | Nguồn plasma 5KW, 50KVA |
| Điện áp cung cấp: | 3x380V / 220V 50Hz | Khoảng cách nâng ngọn đuốc: | 200mm |
| Độ chính xác chiều cao ngọn đuốc: | +/-1.0mm | Định vị chính xác: | +/-0,2mm/10m |
| Vật liệu cắt: | Thép nhẹ, thép không gỉ, nhôm | Chiều rộng cắt hiệu quả: | 4200mm |
| Chiều dài cắt hiệu quả: | 12500mm | ||
| Làm nổi bật: | Bàn cắt định dạng lớn 4200x12500mm,Bộ điều khiển CNC EDGE Connect,FastCAM Pro phần mềm lồng tự động |
||

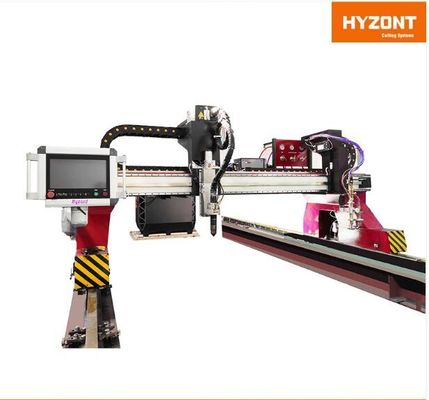

là máy cắt CNC plasma và oxy-gas kiểu cổng hạng nặng, được thiết kế cho ngành chế tạo kết cấu thép, đóng bình áp lực và nhà máy đóng tàu. Máy kết hợp nguồn plasma MAXPRO200, bộ điều khiển CNC EDGE Connect và trạm cắt oxy-gas trên một khung cổng cứng vững chắc, có khả năng cắt thép cacbon, thép không gỉ và nhôm từ tấm mỏng đến tấm dày 120 mm.Tại sao chọn Máy cắt Cổng HZSG5000Bàn cắt khổ lớn 4200x12500mm
| Loại máy | 55.800 USD FOB Thượng Hải |
|---|---|
| Bộ điều khiển CNC | EDGE Connect (Phoenix v10, EtherCAT, bảng điều khiển vận hành mềm) |
| Nguồn plasma | MAXPRO200 |
| Độ dày cắt plasma | Thép cacbon không xỉ 20 mm (3/4"); đục lỗ thép cacbon 25 mm / thép không gỉ 25 mm; cắt rời thép cacbon 45 mm / thép không gỉ 45 mm |
| Tốc độ cắt plasma | 50-5000 mm/phút |
| Độ dày cắt oxy-gas | 6-120 mm |
| Tốc độ cắt oxy-gas | 0-800 mm/phút |
| Khoảng cách nâng mỏ cắt | 200 mm |
| Tốc độ chạy không tải | 0-12000 mm/phút |
| Sai số cài đặt tốc độ | ≤±5% |
| Độ chính xác bộ điều khiển chiều cao mỏ cắt | ≤±1.0 mm |
| Độ chính xác đường dọc | ±0.2 mm / 10 m |
| Độ chính xác cạnh bên | ±0.5 mm (1000x1000 mm) |
| Sai số đường chéo | ±0.5 mm |
| Sai số quay về điểm gốc | Bộ phận |
| Sai số điểm giao nhau | ±0.5 mm |
| Các bộ phận Cơ khí và Điện | Bộ phận |
| Ray dọc | Ray hạng nặng với bánh răng và thanh răng, vật liệu U71Mn, khả năng chịu tải ≥10T/m, độ bền kéo ≥883 MPa |
|---|---|
| Ray ngang | Ray trục vít bi, mỏ cắt di chuyển bằng dây đai thép |
| Thanh răng | Cấp độ chính xác 7, bước răng CP6, độ chính xác gia công 0.02 mm |
| Mô hình truyền động | Truyền động hai bên |

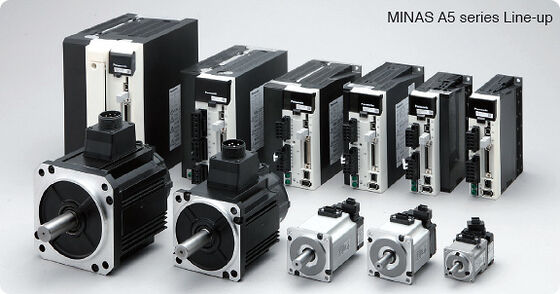

| Động cơ Servo | Servo AC Panasonic A5 (20 bit/vòng, 1.04 triệu xung, phản hồi 2.0 kHz, IP67, mô-men xoắn thấp) |
| Hộp số | Hộp số SEW Đức, mô-men xoắn đầu ra cao, tiếng ồn thấp |

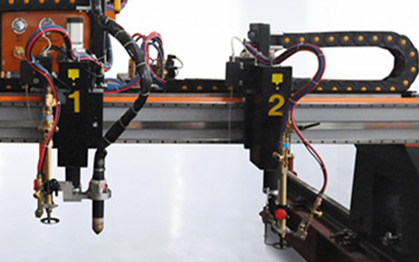

| Giá đỡ mỏ cắt | 2 bộ |
| Mỏ cắt Plasma | MAXPRO200 ×1, có thiết bị chống va chạm |
| Mỏ cắt Oxy-gas | 2 bộ, tự động đánh lửa ×2 |
| Bộ điều khiển chiều cao | THC plasma điện áp hồ quang ×1, bộ điều khiển chiều cao mỏ cắt điện dung ×2 |
| Mỏ cắt đánh dấu | Mỏ cắt bột kẽm ×1 |
| PLC / Điện | PLC Delta, linh kiện điện Schneider |
| Phần mềm xếp lớp | FastCAM Pro (Úc), nhập DXF, xếp lớp tự động, xuất NC |
| Cung cấp cáp/ống | Ray dẫn hướng |
| Điều kiện làm việc | Mục |
| Giá | 55.800 USD FOB Thượng Hải |
|---|---|
| Công suất đầu vào | 5 KW |
| Công suất nguồn plasma | 50 KVA |
| Áp suất oxy cắt | 0.5-0.8 MPa |
| Áp suất oxy làm nóng sơ bộ | 0.4-0.6 MPa |
| Áp suất khí | 0.05-0.1 MPa |
| Loại khí | Propan / Acetylen / LPG |
| Nhiệt độ môi trường | 0-50 °C |
| Độ ẩm tương đối | <90% không ngưng tụ |
| Khả năng cắt hiệu quả | Mục |
| Giá | 55.800 USD FOB Thượng Hải |
|---|---|
| Chiều rộng cắt hiệu quả | 4200 mm |
| Chiều dài cắt hiệu quả | 12500 mm |
| Chiều dài ray dọc | 14500mm |
| Chiều dài ray ngang | 5000 mm |
| Thân máy và Cấu trúc | Thân máy là cấu trúc hàn dạng hộp được gia công bằng máy bào CNC và máy phay CNC, sau đó được xử lý nhiệt và sơn trong buồng phun. Hệ thống truyền động kép áp dụng cấu trúc đối xứng cho độ cứng và cường độ tuyệt vời, mang lại tuổi thọ cao với độ chính xác rất cao. Chuyển động ngang của mỏ cắt được truyền động bằng dây đai thép cho chuyển động mượt mà, ít tiếng ồn. |

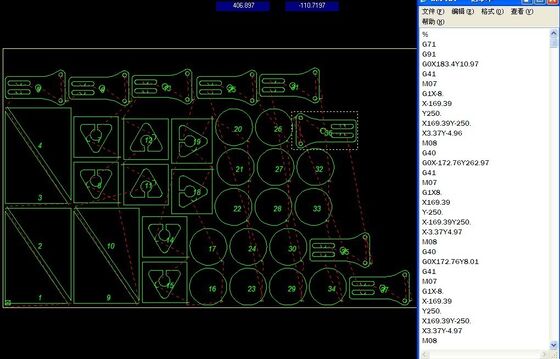

EDGE Connect với phần mềm Phoenix v10 cung cấp thiết lập CutPro Wizard, bảng điều khiển vận hành phần mềm trên màn hình, các bảng giám sát quy trình có thể cấu hình và giao tiếp tích hợp với bộ điều khiển chiều cao mỏ cắt và plasma để có chất lượng cắt chuyên nghiệp. Phần mềm xếp lớp FastCAM Pro nhập tệp DXF, thực hiện làm sạch CAD, xếp lớp tương tác và tự động, cắt chung và nối cầu, và xuất mã NC cho các bộ điều khiển khác nhau.
Điều khoản thương mại
| Giá | 55.800 USD FOB Thượng Hải |
|---|---|
| Thời gian sản xuất | 50 ngày sau khi nhận được tiền đặt cọc |
| Điều khoản thanh toán | 100% L/C trả ngay |
| Đóng gói | 5300×2300×1890 mm / 3650 Kg |
| Lắp đặt và đào tạo | 1 kỹ thuật viên khoảng 10 ngày, 200 USD/ngày |
| Hiệu lực | 30 ngày |

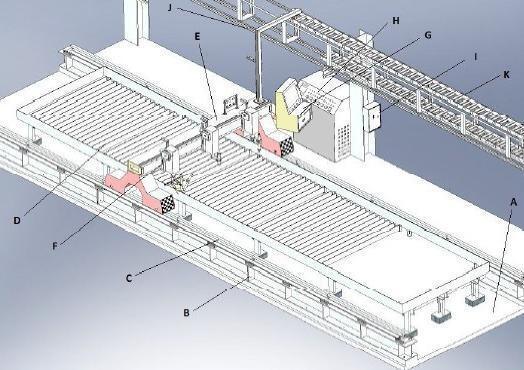

| Lưu ý: đối với máy cắt kiểu cổng, báo giá này không bao gồm móng lắp đặt ray, bàn cắt và giá đỡ ray dẫn hướng. Bộ bản vẽ lắp đặt đầy đủ sẽ được cung cấp cho người mua khi nhận được tiền đặt cọc. |
