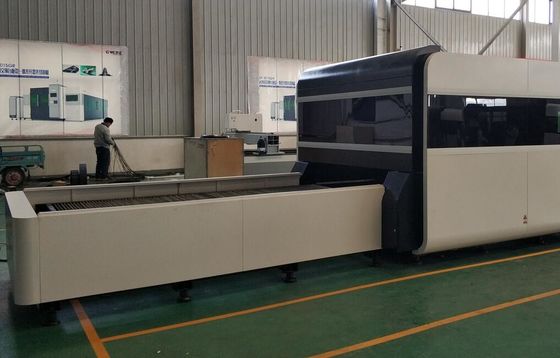

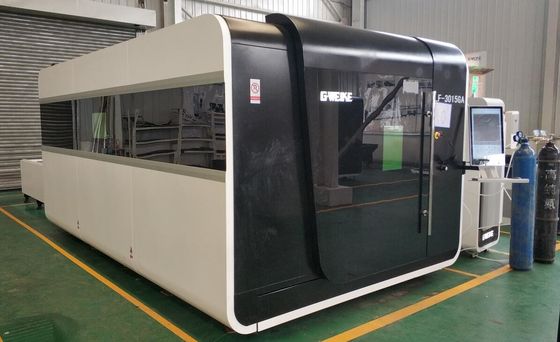

Tự động cắt 5 * 10 feet Trao đổi máy cắt laser CNC 2Kw
Thông tin chi tiết sản phẩm
| Tên: | Máy cắt Laser Cnc | Mô hình: | LF-3015GA |
|---|---|---|---|
| Quyền lực: | 2kW | Độ dày cắt: | Thép carbon 0,5-18mm |
| Làm nổi bật |
Laser sợi GWEIKE LF-3015GA,5x10 feet bàn trao đổi tự động,Máy cắt laser CNC 2kW |
||
Mô tả Sản phẩm
2 kW CNC cắt laser sợi tự động trao đổi cắt pallet 5 x 10 feet khu vực cắt
Tên: Máy cắt laser sợi CNC
Mô hình: LF-3015GA
Ứng dụng: Cắt tấm kim loại
Ưu điểm của máy cắt laser sợi
Tia laser chất lượng cao
Địa điểm lấy nét nhỏ hơn, chất lượng xử lý tốt, quy trình làm việc hiệu quả.
Tốc độ cắt nhanh hơn: nhanh gấp đôi so với máy cắt laser CO2 cùng công suất.
Độ ổn định cao: tối đa 100000 giờ tuổi thọ của các bộ phận chính.
Tiết kiệm năng lượng và bảo vệ môi trường; hiệu quả chuyển đổi quang điện cao hơn nhiều lên đến 30% và cao gấp 3 lần so với máy phát laser CO2.
Tiêu thụ năng lượng thấp hơn nhiều: tiêu thụ năng lượng thấp hơn 20-30% so với công suất laser CO2
Chi phí bảo trì thấp hơn: Không cần năng lượng laser, không cần phản xạ.
Dễ sử dụng truyền laser sợi quang, dễ điều chỉnh đường dẫn quang,
Khối lượng nhỏ của sức mạnh laser, cấu trúc nhỏ gọn của máy công cụ dễ dàng để gia công linh hoạt
Tính năng máy
Cấu trúc: đúc nhôm
Cấu trúc hoàn chỉnh có đặc điểm khả năng chống rung tuyệt vời và độ cứng, ổn định trong tốc độ cao và cắt chính xác cao.
Xét ngang: cấu trúc hàn Động độ lão hóa, trọng lượng nhẹ và độ cứng tuyệt vời và hiệu suất năng động.
Hệ thống phân phối không khí: Hệ thống phân phối không khí áp dụng điều khiển tập trung, cho phép tự động chuyển đổi loại khí và lưu lượng khí.Nếu khách hàng sử dụng không khí nén như khí cắt, cần mua máy nén không khí, máy sấy và bộ lọc.
Đầu cắt: Với chức năng theo dõi tự động, lấy nét thủ công, cắt áp suất cao, vòi làm mát thứ cấp.Điện áp cao và điện áp thấp có thể được cắt, với chiều cao của hệ thống theo dõi tự động không tiếp xúc.
Hệ thống theo dõi chiều cao cắt tự động
Cảm biến độ cao không tiếp xúc hiệu suất cao với áp suất khí ≥ 2,5 MPa, có độ chính xác theo dõi và ổn định cao hơn trong quá trình cắt tấm thép không gỉ,và có thể cắt trực tiếp bằng phim nhựa.
Máy làm mát nước
Việc làm mát đầy đủ cho tất cả các thành phần chính đảm bảo hoạt động an toàn của máy hoàn chỉnh.
Máy làm mát nước được điều khiển hoàn toàn tự động bằng nguồn laser và chạy mà không cần bất kỳ hoạt động nào, bảo vệ an toàn tốt, chức năng bảo vệ nhiệt độ cao, thiếu pha,áp suất và nước, dưới điện áp, chức năng bảo vệ quá tải. hiệu suất ổn định, dễ bảo trì, phù hợp với các yêu cầu của laser và làm mát bên ngoài của đường dẫn ánh sáng.
5 Thông số kỹ thuật
| Mô tả | Ngày kỹ thuật | Chú ý |
| Vùng cắt ((mm) | 1500 x 3000 | |
| Trục X (mm) | 3000 | |
| Trục Y ((mm) | 1500 | |
| Trục Z ((mm) | 120 | |
| Độ dày cắt ((mm) | Thép nhẹ: 0,5-18 Thép không gỉ: 0,5-12 Hợp kim nhôm: 0,5-10 | |
| Độ chính xác cắt laser ((mm) | 0.1-0.2 | |
| Độ chính xác định vị của máy công cụ ((mm) | ± 0.02 | |
| Độ chính xác của Máy công cụ ((mm) | ± 0.03 | |
| Tốc độ di chuyển tối đa ((m/min) | 80 | |
| Tốc độ tăng tốc (G) | 0.8 | |
| Năng lượng laser (w) | 3000 W | |
| Tổng công suất (Kw) | 30 | |
| Kích thước máy (LxWxH) | 9245x2834x2180 | |
| Trọng lượng (kg) | 11000 | |
| Bàn cắt | Bàn trao đổi pallet tự động | |
| nắp bảo vệ | Nắp bảo vệ đầy đủ | |
| Thời gian hoàn thành trao đổi | 50 giây. |
6 Danh sách các phần chính
| Không. | Tên | Thương hiệu | Địa điểm xuất xứ | Qty (set) |
| 1 | Nguồn laser sợi | IPG 3000 W (YLS-3000) | Hoa Kỳ | 1 |
| 2 | Đầu cắt laser | RAYTOOL | Thụy Sĩ | 1 |
| 3 | Bộ máy công cụ | TAYOR | Trung Quốc | 1 |
| 4 | Sợi chùm | TAYOR | Trung Quốc | 1 |
| 5 | Bàn cắt | TAYOR | Trung Quốc | 1 |
| 6 | Hộp bánh răng | APEX | Đài Loan | 1 |
| 7 | X axis gear và rack | YYC | Đài Loan | 1 |
| 8 | Đường xích Y và giá đỡ | YYC | Đài Loan | 1 |
| 9 | Đàn vít trục Z | HIWIN | Đài Loan | 1 |
| 9 | Đường sắt hướng dẫn tuyến tính | HIWIN | Đài Loan | 1 |
| 10 | Hệ thống khí nén | SMC | Nhật Bản | 1 |
| 11 | Máy làm mát bằng nước | TONGFEI | Trung Quốc | 1 |
| 12 | Các thành phần điện | Schneider | Đức | 1 |
| 13 | Bộ điều khiển CNC và cảm biến đèn đuốc | Cypcut | Trung Quốc | 1 |
| 14 | AC SERVO MOTOR và RIVER | YASKAWA | Nhật Bản | 1 |
| 15 | CAD/CAM NESTSOFTWARE | Cypnest | Trung Quốc | 1 |
| 16 | Tủ điện | TAYOR | Trung Quốc | 1 |
| 17 | Máy quạt kiệt mỏi khói | TAYOR | Trung Quốc | 1 |
| 18 | Thùng rác | TAYOR | Trung Quốc | 1 |
| 19 | Định ổn điện áp 50KVA | Delxi | Trung Quốc | 1 |
| 20 | Máy nén không khí | ZIQI | Trung Quốc | 1 |
| 21 | Máy sấy không khí | ZIQI | Trung Quốc | 1 |
7 Điều kiện làm việc
| Không, không. | Điểm | Nội dung | Yêu cầu | Lưu ý |
| 1 | Cung cấp điện | Ba pha | 380V±5%/50 Hz/60A | |
| 2 | Nguồn nước | Nước làm mát | Nước chưng cất | |
| 3 | Khí | O2 ((1MPa), N2 ((2.5MPa) | ||
| Không khí | Áp suất làm việc 1,25MPa | |||
| Tốc độ dòng chảy 1,3m3/min | ||||
| 4 | Điều kiện làm việc | Nhiệt độ | -5-45° | |
| Độ ẩm | Ít hơn 70% | |||
| Quỹ | Mức trường và không có rung động mạnh bao quanh | |||
| 5 | Đĩa | Không rỉ sét | ||
Bộ điều khiển CNC
Hỗ trợ AI, DXF, PLT, Gerber và các định dạng dữ liệu đồ họa khác, và chấp nhận mã G tiêu chuẩn quốc tế được tạo bởi Mater Cam, Type3 và các phần mềm khác.
l Để thực hiện tối ưu hóa tự động khi mở / nhập DXF và các tập tin bên ngoài khác, bao gồm: để loại bỏ các dòng lặp lại, hợp nhất các dòng kết nối,loại bỏ đồ họa nhỏ cũng như tự động phân biệt bên trong và bên ngoài chết và tiến hành phân loại. Quá trình tối ưu hóa tự động có thể được xác định, và mỗi chức năng trên cũng có thể được thực hiện bằng tay.
Để hỗ trợ các chức năng chỉnh sửa và sắp xếp kiểu phổ biến, bao gồm: phóng to và phóng to
ra, xoay, sắp xếp, sao chép, kết hợp, trơn tru và kết nối và vân vân.
Để sử dụng cách dễ nhất để thiết lập dẫn, bù khe, kết nối vi mô, cầu
kết nối, cắt quá mức, lỗ hổng niêm phong và vân vân.
Để phân biệt cắt bao phủ và cắt yang, xác định hướng của khe
Phù hợp với cắt mây và cắt yang, và kiểm tra led.
Để hỗ trợ chia và kết nối đường cong, trơn tru đường cong, văn bản sang đường cong, thành phần
hội nhập và bùng nổ.
Với chức năng phân loại tự động và tự động linh hoạt, để hỗ trợ chức năng để
xác định thứ tự xử lý thông qua nhóm.
Với khả năng duyệt đặc biệt của đơn đặt hàng xử lý, để kiểm tra các đơn đặt hàng xử lý trong
một cách tương tác hơn là bắt chước.
Để hỗ trợ đấm poly và đấm gia tăng, đấm trước.
cài đặt của sức mạnh laser riêng biệt, tần số, dạng laser, loại khí, áp suất không khí và
theo chiều cao cho quá trình đâm và cắt.
Để hỗ trợ kiểm soát tốc độ và thiết lập tốc độ dẫn riêng biệt.
Với các chức năng thư viện vật liệu mạnh mẽ, để giữ tất cả các thông số xử lý để nó có thể được
được cung cấp lại cho cùng một vật liệu.
Với bộ nhớ điểm ngắt xử lý, để theo dõi điểm ngắt về phía trước và phía sau;
xử lý một số đồ họa.
Để có thể được đặt ở bất kỳ điểm nào trong quá trình dừng hoặc tạm dừng; để bắt đầu
xử lý từ bất kỳ vị trí nào.
Bộ phần mềm tương tự hỗ trợ cắt ống tròn và cắt phẳng, và cách
lập trình là chính xác như nhau; để hỗ trợ cắt cắt ngang.
Để hỗ trợ Covercut, tìm kiếm cạnh tự động, khởi động máy cắt và nâng máy cắt1.
Với khả năng mở rộng mạnh mẽ, nhiều như 15 PLC chỉnh sửa quy trình và hơn 30
quy trình có thể lập trình.
Đầu vào và đầu ra có thể lập trình, đầu vào báo động có thể lập trình2
Để hỗ trợ điều khiển từ xa hệ thống thông qua hộp dạy không dây và Ethernet3.
