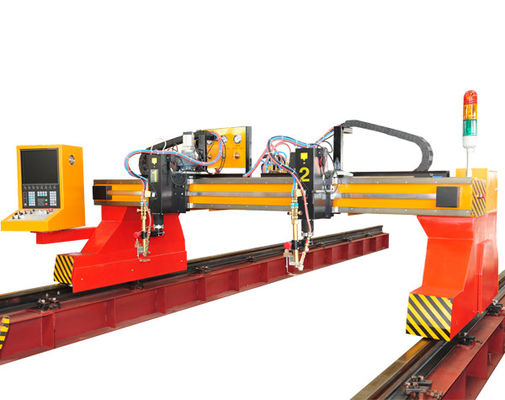

Thông tin chi tiết sản phẩm:
|
| Tên: | Máy cắt plasma CNC | Mô hình: | CNCSG4000 |
|---|---|---|---|
| Khu vực cắt: | 3X8m | Độ dày cắt: | 6-120mm |
| Cắt huyết tương: | 1-40mm | Nguồn cấp: | 220-440V |
| Mô hình plasma: | 300 | ||
| Làm nổi bật: | Gantry CNCSG4000 Máy cắt,Nguồn Plasma 300A,Cắt tấm dày 6-120mm |
||
Thông số kỹ thuật
1 Thương hiệu: TAYOR
2 Model: CNCSG3000
3 Thông số kỹ thuật
| STT | Mô tả | Thông số |
| 1 | Bề rộng ray (mm) | 3000 |
| Chiều dài ray (mm) | 8000 | |
| Diện tích cắt hiệu dụng (mm) | 2000x6000 | |
| Hệ thống truyền động | Động cơ servo AC Panasonic trục Y *2 bộ | |
| Động cơ servo AC Panasonic trục X *1 bộ | ||
| Tốc độ di chuyển tối đa | 12000 mm/phút | |
| 2 | Trạm di chuyển mỏ cắt |
Tổng cộng ba trạm di chuyển 2 bộ Trạm 1: Mỏ cắt Oxy-gas Trạm 2: Giá đỡ mỏ cắt Plasma |
| 3 | Mỏ cắt Gas |
Độ dày cắt 5-120 mm Tốc độ cắt: 50-800 m/phút |
| 4 | Số lượng mỏ cắt Plasma | mỏ cắt thẳng |
| Cảm biến chiều cao mỏ cắt Plasma | THC | |
| 5 | Giá đỡ mỏ cắt chống va chạm | TAYOR*1 bộ |
| Tốc độ cắt Plasma | 50-4000 mm/phút | |
| 6 | Model nguồn Plasma | 300/CoreTM |
| 7 | Kết nối T | |
| 8 | Phần mềm Nest | FASTCAM Úc (Phiên bản chuyên nghiệp) |
| 9 | PLC | Delta* 1 bộ Đài Loan, Trung Quốc |
| Linh kiện điện | Schneider | |
| Cáp | Cáp đạt chuẩn CE | |
| 10 | Bàn nước | Do người dùng tự chế tạo |
4 Độ chính xác
| Độ chính xác định vị | ±0.5 mm/10000 mm |
| Độ lặp lại | ≤±0.1 mm |
| Sai số cài đặt tốc độ | ≤±5% |
| Độ chính xác THC | ≤±0.5 mm |
| Sai số chiều dài cạnh (mm) | ±0.5 mm |
| Sai số quay về điểm gốc | ±0.4 mm |
| Sai số điểm giao | ±0.5 mm |
| Sai số đường thẳng tiến-lùi | ±0.2 mm |
5 Điều kiện làm việc
|
Nguồn điện Nhiệt độ Độ ẩm Môi trường xung quanh |
Máy: 220 V±10%; 50-60 Hz (tùy chỉnh) Hệ thống Plasma: 3×380 V±10%; 50-60 Hz (tùy chỉnh) -10 °C đến 50 °C <90%, không ngưng tụ Thông thoáng, không rung lắc mạnh |
| Loại khí cắt Oxy-gas/Chất lượng |
Oxy: 0.5-0.8MPa Độ tinh khiết: 99.5%; Lưu lượng: 1.0 m³/phút Khí nhiên liệu: Propan hoặc Acetylen Áp suất: 0.05-0.1MPa |
| Khí quy trình cắt Plasma |
Khí Plasma: Không khí, O2, N2 Khí chắn: Không khí, N2 Áp suất khí cấp 6.2 ± 0.7 bar (90 ± 10 psig) |
