Nguồn gốc: | Trung Quốc |
---|---|
Hàng hiệu: | TAYOR |
Chứng nhận: | CCC |
Số mô hình: | CNCSG3000 |
Số lượng đặt hàng tối thiểu: | 1 bộ |
Giá bán: | USD 40000-50000 |
chi tiết đóng gói: | Vỏ gỗ |
Thời gian giao hàng: | 30 ngày |
Điều khoản thanh toán: | L / C, D / A, D / P, T / T |
Khả năng cung cấp: | 30 bộ một tháng |
Tên: | Máy cắt plasma CNC | Mô hình: | CNCSG3000 |
---|---|---|---|
Khu vực cắt: | 2X6m | Độ dày cắt: | 6-120mm |
Cắt huyết tương: | 1-40mm | Nguồn cấp: | 220-440V |
Mô hình plasma: | XPR300 Hypertherm | ||
Điểm nổi bật: | bộ định tuyến cnc kết hợp plasma,máy cắt plasma cnc |

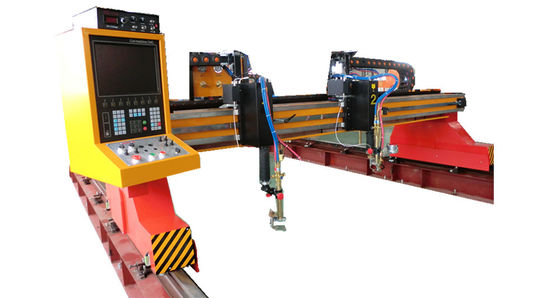

Gantry loại nặng Máy cắt plasma CNC để bán
Thiết kế dầm thép rỗng đảm bảo tản nhiệt tốt mà không bị biến dạng;
Hộp hàn kết cấu quá trình ủ đảm bảo độ cứng và cường độ tuyệt vời;
Ổ đĩa đôi thông qua cấu trúc đối xứng.
Quá trình lây truyền
Các chuyển động lái giá đỡ mà không có khoảng cách tham gia đảm bảo máy chạy trơn tru ở tốc độ cao;
Hộp giảm tốc: SEW, đầu ra xoắn cao tiếng ồn thấp.
1 Thương hiệu: TAYOR
2 Model: CNCSG3000
3 Đặc điểm kỹ thuật
KHÔNG | Mô tả | Sự chỉ rõ |
1 | Chiều rộng theo dõi (mm) | 2000 |
Chiều dài đường ray (mm) | 6000 | |
Diện tích cắt hiệu quả (mm) | 2000x6000 | |
Lái xe | Động cơ servo AC trục xoay của Panasonic * 2 bộ | |
Động cơ servo AC trục xoay của Panasonic * 1 bộ | ||
Tốc độ di chuyển tối đa | 12000 mm / phút | |
2 | Trạm di chuyển ngọn đuốc |
Tổng cộng ba 2 bộ trạm di chuyển Trạm 1: Ngọn đuốc oxy-nhiên liệu Trạm 2: Đèn pin plasma |
3 | Ngọn đuốc |
Độ dày cắt 5-120mm Tốc độ cắt: 50-800m / phút |
4 | Số lượng đèn pin cắt plasma | Ngọn đuốc thẳng |
Cảm biến chiều cao đèn pin plasma | Tăng thân nhiệt THC | |
5 | Giá đỡ đèn pin chống va chạm | TAYOR * 1 bộ |
Tốc độ cắt plasma | 50-4000mm / phút | |
6 | Mô hình nguồn plasma | Hypertherm XPR300 / CoreTM |
7 | Tăng thân nhiệt | Kết nối T |
số 8 | Phần mềm Nest | Úc FASTCAM (Ver chuyên nghiệp) |
9 | PLC | Delta * 1 bộ Đài Loan |
Linh kiện điện | Schneider | |
Cáp | Cáp CE tiếp cận | |
10 | Bàn bể nước | Người dùng tự làm |
4 Độ chính xác
Định vị chính xác | ± 0,5mm / 10000mm |
Lặp lại | ≤ ± 0,1mm |
Lỗi cài đặt tốc độ | ≤ ± 5% |
Độ chính xác THC | ≤ ± 0,5mm |
Độ dài của một bên Lỗi (mm) | ± 0,5mm |
Lỗi trả về điểm gốc | ± 0,4mm |
Lỗi điểm giao nhau | ± 0,5mm |
Lỗi chuyển tiếp ngược | ± 0,2mm |
5 Điều kiện làm việc
Nguồn cấp
Nhiệt độ Độ ẩm Vùng lân cận |
Máy: 220v ± 10%; 50Hz ~ 60Hz (Tùy chỉnh) Hệ thống Plasma: 3 × 380v ± 10%; 50Hz ~ 60Hz (Tùy chỉnh) -10oC -50oC <90% / Không ngưng tụ Thông gió, không rung lắc lớn |
Loại khí cắt nhiên liệu oxy / Chất lượng |
Oxy: 0,5-0,8MPa Purity: 99.5%; Độ tinh khiết: 99,5%; Flow:1.0M Lưu lượng: 1,0M3/ Tối thiểu Gas nhiên liệu: Propane hoặc Acetylene Áp suất: 0,05-0,1MPa |
Khí quá trình cắt plasma |
Khí plasma, O2, N2 Khiên khí Air, N2 Áp suất khí cung cấp 6,2 +/- 0,7 bar (90 +/- 10 psig) |
